Неодимови дискови магнити с вдлъбнати и лепящи основи: сравнение на монтажни решения

Като професионален производител на синтеровани неодимови магнити, базиран в Китай,Fullzen Technologyполучава редовни технически консултации от инженери по сглобяване и проектиране на приспособления от цял ​​свят. Много неуспехи в проектите се случват, когато дизайнерите сляпо избират стилове на монтаж, без да проверят работната среда: магнитите с лепенка се отлепват под висока температура, докато малките отвори с вдлъбнатина водят до напукване на винтовете по време на продължителна работа на оборудването. Ние сравняваме подробно четири основни подхода за монтаж, класифицираме три основни лепилни материала, широко използвани за лепилни неодимови магнити, и съпоставяме всеки метод на фиксиране със съответните сценарии на приложение. Всички готови магнити преминават тестове за съответствие с RoHS и REACH, като предоставяме и евтини пробни мостри, за да проверим производителността на вашия монтаж на място преди покупка на едро.

Общ преглед: Два вида дискови магнита с предварително обработена сърцевина (с вдлъбнатина и с лепило)

Структурни характеристики на неодимови дискови магнити с вдлъбнат отвор

Неодимовите дискове с зенкеровани отвори се предварително пробиват по време на машинна обработка, което позволява на винтовете с плоска глава да потънат напълно в повърхностите на магнита без стърчащи неравности. Повечето стандартни отвори за зенкеровани отвори следват стандартните метрични размери, като обичайните ъгли на зенкероване са зададени на 90 градуса за универсално стандартно съвпадение на винтовете. Обикновено добавяме тройно никелово покритие върху вътрешните стени на отворите, за да избегнем ерозия от ръжда след дълъг монтаж, особено за магнити, инсталирани във външно автоматизирано оборудване. За разлика от обикновените плътни дискове, пробитите варианти добавят допълнителни разходи за машинна обработка, но осигуряват изключителна устойчивост на опън за дълготрайни фиксирани монтажни конструкции.

Основно свойство на неодимов диск с предварително покритие и лепило

Фабрично ламинираните дискови магнити с лепило за гръб принадлежат към лесно монтиращи се полуготови продукти, покрити със защитна хартия за освобождаване, за да се запази лепилният слой непокътнат преди монтажа. Тези самозалепващи се неодимови магнити напълно пропускат стъпките на пробиване и завинтване, като се залепват директно върху гладки метални, пластмасови или дървени основи за бързо временно позициониране. Различните формули на лепилото водят до големи разлики в устойчивостта на топлина и здравината на свързване, така че изборът на лепило се превръща в основен момент на вземане на решение преди официалното производство на вашето приспособление.

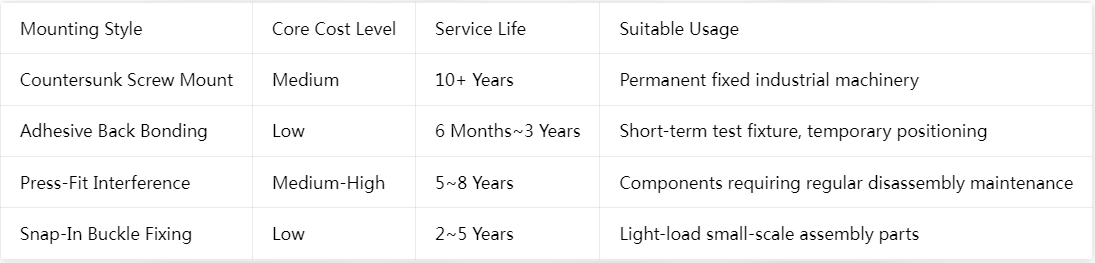

Четири основни монтажни решения Пълна сравнителна таблица

(Сценарий + Цена + Издръжливост)

Постоянно закрепване: Закрепване с винт с зенкерована глава (най-подходящо за дългосрочно фиксирано оборудване)

Закрепването на винтове чрез предварително зенкеровани отвори остава най-надеждното решение за постоянно закрепване. След закрепване на винтове с плоска глава в запазените отвори, магнитите остават здраво заключени дори при продължителни вибрации и температурни цикли. Нашата фабрика контролира толеранса на позицията на отворите в рамките на ±0,05 мм за стандартни продукти, за да гарантира плавен монтаж на винтовете без принудително чукане по време на монтаж на място.

Временно позициониране: Залепващ се заден монтаж (3 класификации на залепващите суровини)

Лепилото за залепване е най-подходящо за задачи по позициониране на сглобяване с кратък цикъл, поради което лепилните неодимови магнити придобиват огромна популярност сред лабораторните и прототипните инженери. Три основни индустриални лепила доминират на пазара, всяко с различни приложими температурни диапазони и ограничения на натоварването на свързване. Освен самостоятелните дискови варианти,цилиндрични неодимови магнити с предварително лепилосъщо така служат за позициониране на миниатюрни приспособления в много компактни автоматизирани сглобки.

Често разглобяване: Правила за монтаж с пресоване и интерференция

Монтажът чрез пресоване разчита на толеранс на интерференция между външния диаметър на магнита и запазената кухина на компонента, като магнитите се притискат в корпусите с малки хидравлични инструменти. Ние задаваме контролиран толеранс на преоразмеряване на персонализираните размери на дисковете, за да осигурим плътно затягане, като същевременно позволяваме ръчно отстраняване за периодична проверка на оборудването и подмяна на части.

Бърз монтаж: Закрепване с катарама за леки осветителни тела

Щракващата конструкция е подходяща само за сглобяване на леки потребителски продукти; магнитите се фиксират чрез обграждане на пластмасови скоби без лепило или метални крепежни елементи. Този икономичен вариант значително съкращава общото време за сглобяване, но не може да издържи на силна опън или високотемпературна работна среда.

Подробен избор на клас лепило: Диференциация между 3M / акрилно / лепило на каучукова основа

3M Индустриално двустранно лепило: Приложение при висока температура и големи натоварвания

В над 12-годишния ни производствен опит, много инженери избират грешно лепило поради нетествана основа и температура на околната среда. Оригиналното индустриално лепило 3M може да издържи на продължителна работна температура от -40℃ до 120℃, като понася по-голямо вертикално опънно тегло за временно позициониране при тежки условия. То се нарежда сред нашите първокласни варианти за лепило за висококачествени експортни неодимови магнити.

Универсално акрилно лепило: Икономично временно закрепване на закрито

Стандартното акрилно лепило притежава балансирана цена и слепващи характеристики, подходящо за вътрешни тела при стайна температура под 60℃ непрекъсната работна температура. Средната му якост на отлепване при нормална температура достига приблизително 1,2 кг на квадратен сантиметър при лабораторни тестови условия, което отговаря на повечето стандартни изисквания за временно позициониране в работилницата с контролирани разходи за проекта.

Лепило на каучукова основа: Гъвкаво залепване за неравни повърхности

Лепилото на каучукова основа се отличава с отлични свойства на меко прилепване, запълвайки малки празнини върху неравни, грапави повърхности, където твърдото акрилно лепило не успява да се залепи плътно. Горната му температурна граница обаче достига само около 50℃, така че никога не го препоръчваме за оборудване, работещо в затворени шкафове с висока температура.

Ръководство за съвпадение на сценарии според действителното търсене на сглобяване

Постоянно промишлено оборудване → Препоръчителни магнити с вдлъбнати дискове

Тежките рамки за автоматизация, модулите за позициониране на конвейери и хардуерът за външен мониторинг се нуждаят от стабилно фиксиране на магнитите с доживотен срок на годност, което прави NdFeB дисковете с потапяне основния избор. За големи серво механични рамки с кухо вътрешно пространство, дизайнерите често съчетават тези дискове с...магнити с редкоземни пръстени с вдлъбнати кухи пръстениза оптимизиране на цялата схема на магнитната верига.

Тест на продукта/Временно закрепване → Предпочитани дискови магнити с лепило

Приспособленията за тестване на прототипи и приспособленията за контрол на партиди в кратки серии широко използват лепящи неодимови магнити; потребителите могат да отлепят магнитите чисто, без да оставят остатъчни щети от лепило върху повърхностите на готовите детайли след завършване на теста.
Редовна поддръжка и многократно разглобяване → Опция за персонализиран диск с пресоване

Модулите на медицинските изделия и прецизните инструменти за тестване, изискващи периодична подмяна на части, избират персонализирани дискове с пресово напасване; ние регулираме прецизно допустимото отклонение на външния диаметър въз основа на параметрите на чертежите на корпуса на клиента.

Поддръжка на Fullzen по поръчка за специални монтажни дискови магнити

Диаметър, дълбочина и толеранс на позиция на подробен отвор

Когато стандартните размери на отворите за мивка не могат да съответстват на вашите собствени спецификации на винтовете или механичен дизайн,неодимови магнити, изработени по поръчкаПоръчайте персонализирана дълбочина на отвора, диаметър на отвора и толеранс на отместване на отвора според вашите инженерни чертежи.

Спецификация на персонализирана дебелина на лепилото, марка лепило и покритие

Поддържаме смяна на дебелината на лепилото, марката лепило и външното покритие за персонализирани самозалепващи се неодимови магнити. Клиентите могат да обновят никеловото покритие до епоксидна повърхностна обработка, ако готовите им изделия са изправени пред влажна или корозивна работна среда.

Често задавани въпроси от инженери по глобален монтаж

Можем ли да сменим вида лепило след производството на дисков магнит?

След като лепилото се ламинира и втвърди върху повърхността на магнита, подмяната му става невъзможна. Ние потвърждаваме формулата на лепилото преди масово производство според данните за вашата работна среда, за да избегнем по-късни загуби при монтажа.

Каква е максималната работна температура на всяка монтажна конструкция?

Фиксираните дискове с никелово покритие издържат на -50℃~150℃; частите, залепени с 3M лепило, достигат максимална температура от 120℃; неодимовите магнити, залепени с гума, се повреждат при продължителна околна температура над 55℃.
