Ръководство за размери на неодимови пръстеновидни магнити: Как да изберете външен диаметър, вътрешен диаметър и дебелина за вашето приложение

Неодимови пръстеновидни магнитисе оразмеряват по три измерения: външен диаметър (OD), вътрешен диаметър (ID) и дебелина. Стандартният OD варира от 4 мм до 100 мм+, ID от 2 мм до 50 мм+ и дебелина от 1 мм до 30 мм. Във Fullzen Technology произвеждаме пръстеновидни магнити във всички стандартни размери и потребителски размери с толеранс ±0,05 мм — от малки инструментални пръстени 4×2×2 мм до големи моторни сглобки 100×50×25 мм. Силата на опън зависи от трите измерения и класа, а не само от външния диаметър.

Това ръководство е съставено отFullzen Technologyбазирани на реални производствени данни, обхващащи:

• Система със стандартни размери (външен диаметър 4 мм–100 мм+ / вътрешен диаметър 2 мм–50 мм+ / дебелина 1 мм–30 мм)
• Диапазон на силата на опън, често срещани приложения и изисквания за толеранс в различните размерни сегменти
• Реалното въздействие на промените в размерите върху магнитната сила (нелинейна зависимост, изисква цялостно изчисление)
• Критерии за инженерна осъществимост за нестандартни размери
• 5-стъпков път за вземане на решения, който ще ви помогне бързо да определите правилните спецификации

Независимо дали за първи път задавате размери за прототип или коригирате съществуващ дизайн — това ръководство помага за намаляване на двустранната комуникация.

Как работят размерите на пръстеновидния магнит: външен диаметър, вътрешен диаметър и дебелина

Пръстеновидните магнити се определят от три измерения. Разбирането как всяко от тях влияе върху магнитните характеристики е основата на правилната спецификация.

На всеки магнитен пръстен, който доставяме, спецификацията показва три числа: Външен диаметър (OD) × Вътрешен диаметър (ID) × Дебелина (T). Например, 20×10×5 мм означава външен диаметър 20 мм, централен отвор 10 мм и дебелина 5 мм.

Много специалисти по обществени поръчки питат по време на първото си запитване: „По-големият външен диаметър означава ли по-силна магнитна сила?“ Отговорът е – не съвсем. Магнитната сила на пръстеновидния магнит се определя от съвместното действие на трите измерения. Промяната на което и да е измерение променя структурата на магнитната верига.

Външен диаметър (OD)

Външният диаметър определя общата площ на магнитния полюс. По-големият външен диаметър осигурява повече площ на материала за намагнитване, теоретично позволявайки по-висок таван на магнитната сила. Увеличаването на външния диаметър обаче увеличава пропорционално теглото и цената, а действителната сила на опън също е ограничена от вътрешния диаметър и дебелината.

• Стандартен диапазон на външен диаметър: 4 мм – 100 мм (най-често се използват 4 мм – 30 мм)
• Външни диаметъри над 100 мм са възможни, но обикновено препоръчваме сегментиран монтаж или многополюсни конструкции с намагнитване.
• Толеранс на външен диаметър: Стандартно ±0,05 мм, изискванията за прецизност могат да достигнат ±0,03 мм

Вътрешен диаметър (ID)

Вътрешният диаметър е определящата характеристика, която отличава пръстеновидните магнити от дисковите магнити. Размерът на вътрешния диаметър пряко влияе върху ефективната площ на магнитния полюс - колкото по-голям е вътрешният диаметър, толкова по-малка е действителната площ на магнитния полюс и толкова по-ниска е магнитната сила.

Дизайнът на вътрешния диаметър обикновено се определя от изискванията за монтаж: преминаване през вала, преминаване на кабелите или структурно закрепване. Ето защо вътрешният диаметър често е „фиксираният“ размер, като външният диаметър и дебелината се коригират впоследствие, за да се компенсира магнитната сила.

• Стандартен диапазон на вътрешен диаметър: 2 мм – 50 мм
• Препоръчително съотношение между вътрешен и външен диаметър: 0,3–0,7. Превишаването на този диапазон води до значително намаляване на магнитната сила.
• Вдлъбнатите пръстеновидни магнити имат специални ъглови дизайни в областта на идентификацията, които изискват отделно потвърждение.

Дебелина

Дебелината има по-значително влияние върху магнитната сила, отколкото повечето специалисти по снабдяване очакват. Увеличаването на дебелината директно увеличава магнитния поток, но има точка на насищане - след определена дебелина растежът на магнитната сила се изравнява, докато цената и теглото продължават да се увеличават.

• Стандартен диапазон на дебелина: 1 мм – 30 мм
• Тънък (1–3 мм): Подходящ за сензори и прецизни инструменти
• Среден (4–10 мм): Най-често използваният диапазон, обхващащ двигатели, задържане, разделяне и други основни приложения.
• Дебели (10 мм+): Големи двигатели, оборудване за магнитно разделяне, промишлени приспособления

Fullzen Technology може да произвежда прецизни пръстеновидни магнити с толеранс на дебелината от ±0,03 мм, подходящи за двигателни и сензорни приложения със строги изисквания за монтажен клирънс.

Пълна таблица с размери на неодимови пръстеновидни магнити

По-долу е дадена триизмерна справка, обхващаща размера, силата на опън и типичните приложения - видът диаграма, която повечето сайтове на доставчици не предоставят.

Следните данни са базирани на действителните диапазони на изпитване за марки N35-N52. Специфичната сила на опън зависи от марката, комбинацията от размери и условията на изпитване. Съставихме тази таблица, за да ви помогнем бързо да прецените: в каква величина попада вашият целеви размер и дали е необходимо персонализиране.

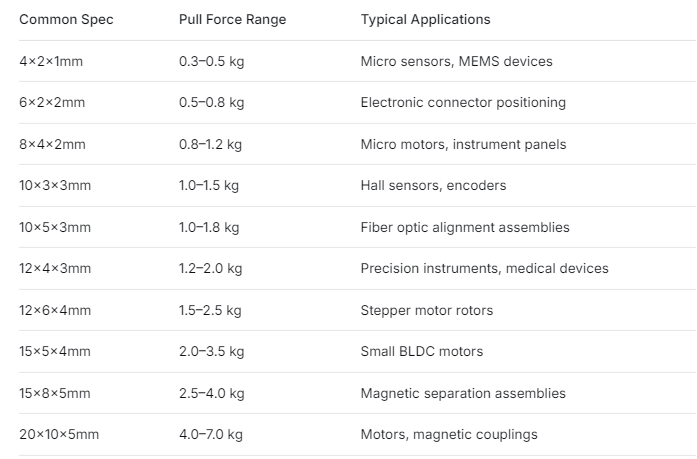

Малки пръстеновидни магнити (външен диаметър 4 мм – 20 мм)

Ключови думи: малки неодимови пръстеновидни магнити, 6 мм пръстеновиден магнит, 8 мм пръстеновиден магнит, 10 мм пръстеновиден магнит, 12 мм пръстеновиден магнит, 15 мм пръстеновиден магнит, 20 мм пръстеновиден магнит

• Малките пръстеновидни магнити обикновено изискват по-строги допуски (±0,03–0,05 мм) поради по-малките монтажни хлабини.
• Този размерен диапазон е една от категориите с най-висок обем на Fullzen Technology, с месечен производствен капацитет над 800 000 бройки.
• За изисквания извън стандартните спецификации, вижте нашите възможности за персонализирани неодимови пръстеновидни магнити

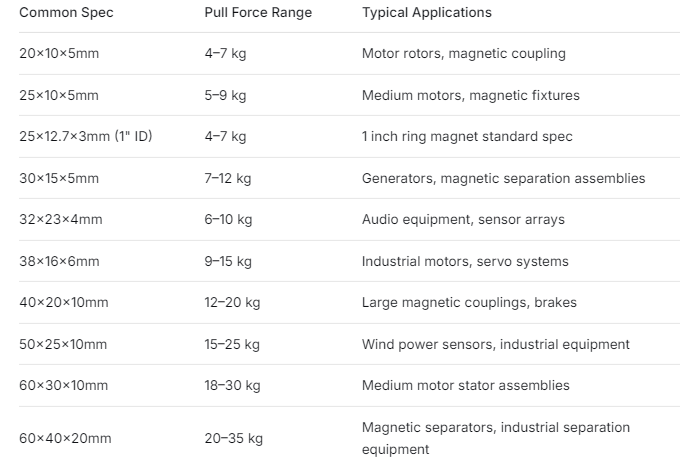

Средни пръстеновидни магнити (външен диаметър 20 мм – 50 мм)

Ключови думи: неодимов магнитен пръстен 50 мм, 25 мм магнитен пръстен, 30 мм магнитен пръстен, 38 мм магнитен пръстен, 40 мм магнитен пръстен, 1-инчов магнитен пръстен

• Този диапазон от размери е най-концентриран в промишлените приложения, като клиентите на двигатели и генератори представляват над 60%
• 25×12,7×3 мм е често използвана спецификация за вътрешен диаметър 1 инч на северноамериканския пазар — имаме инструменти на склад.
• За магнити със среден размер с по-висока производителност вижте производителността на силата на опън наN42 неодимови пръстеновидни магнити

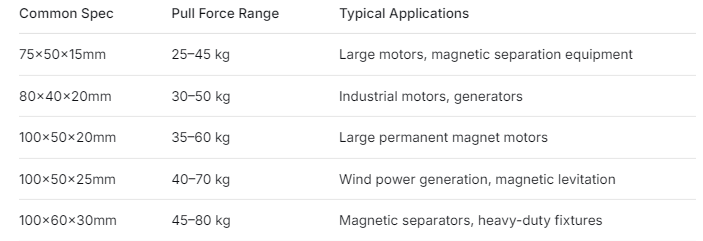

Големи пръстеновидни магнити (външен диаметър 50 мм – 100 мм+)

• Контролът на равномерността на намагнитването за големи пръстеновидни магнити е ключово техническо предизвикателство — Fullzen Technology използва многоетапни процеси на намагнитване, за да осигури консистентност на магнитното поле.
• За пръстеновидни магнити с външен диаметър над 100 мм обикновено препоръчваме симулация на магнитна верига преди финализиране на размерите.
• За подробни спецификации и процеси за персонализиране на големи размери, вижте продуктовата страница за големи неодимови пръстеновидни магнити

Големи пръстеновидни магнитиобикновено изискват 5–7 работни дни по-дълго време за изпълнение от стандартните части, поради необходимостта от специално калибриране на инструменти и приспособления за намагнитване. За партидни поръчки препоръчваме да направите поръчките 4–6 седмици предварително.

Как размерът влияе на силата на опън: Какво всъщност има значение

Размерът и силата на опън не следват проста линейна зависимост. Ето какво всъщност означават числата за вашето приложение.

Много специалисти по обществени поръчки питат директно: „Колко килограма може да държи магнит с размери 20×10×5 мм?“ Няма еднозначен отговор, защото силата на опън зависи от комбинацията от трите измерения, класа на материала и условията на изпитване.

Ключови фактори, които определят силата на опън

• Площ на магнитния полюс = π/4 × (OD² − ID²): Това е най-фундаменталната отправна точка за изчисление. Колкото по-голяма е външната диаметъра (OD) и по-малък е вътрешната диаметъра (ID), толкова по-голяма е ефективната площ.
• Дебелина и посока на намагнитване: Посоката на дебелината е посоката на намагнитване. Увеличаването на дебелината може да увеличи магнитния поток, но растежът се изравнява след дебелината на насищане.
• Вид материал: За същите размери, N52 осигурява приблизително 40–50% по-висока сила на опън от N35
• Условия на изпитване: Стандартното изпитване на сила на опън се провежда върху плоска повърхност от мека стомана. В реални приложения въздушната междина, грапавостта на повърхността и температурата влияят върху действителната сила на опън.

Често срещани погрешни схващания

В ежедневната си работа сме се сблъсквали с няколко често срещани погрешни схващания за размерите:

• Мит 1: По-големият външен диаметър означава по-силна сила на опън → Ако вътрешният диаметър се увеличи пропорционално, площта на магнитния полюс може всъщност да се свие, намалявайки силата на опън
• Мит 2: По-дебелото винаги е по-добре → След достигане на дебелина, достигаща точката на насищане, магнитната сила се увеличава минимално, докато цената и теглото продължават да се покачват.
• Мит 3: Размер, изчислен чрез обратно инженерство от сила на опън → Силата на опън е само референтна стойност; действителните работни условия (въздушна междина/температура/вибрации) изискват намаляване на номиналните характеристики
• Мит 4: Пръстеновидните магнити и дисковите магнити с еднакъв размер имат еднаква сила на опъване → Пръстеновидните магнити имат централен отвор, което води до по-малка площ на магнитния полюс, така че силата на опъване е по-ниска от тази на дисковите магнити с еднакъв размер.

Ако имате конкретна целева сила на опън, нашият инженерен екип може да изчисли оптималната комбинация от външен диаметър и дебелина, като ви предложи 2–3 жизнеспособни варианта, базирайки се на ограничението на вътрешния ви диаметър и условията на приложение.

Избор на размер според приложението

Различните индустрии имат различни изисквания за размер. Ето какво виждаме в реалните поръчки във Fullzen Technology.

Мотори и генератори

• Типичен диапазон на външен диаметър: 15 мм – 80 мм
• Вътрешният диаметър обикновено се определя от диаметъра на роторния/статорния вал - фиксирана стойност.
• Дебелината се определя от дизайна на магнитната верига, обикновено 5–15 мм
• Избор на клас: N42–N48 за BLDC двигатели, N45–N52 за серво двигатели
• Ключови изисквания: Еднородност на намагнитването, съвместимост с динамичния баланс, температурна устойчивост
• За пълните параметри на пръстеновидните магнити, специфични за двигателя, вижте пръстеновидни магнити за двигатели и генератори

Сензори и инструменти

• Типичен диапазон на външен диаметър: 4 мм – 20 мм
• Изисквания за толеранс: Строги, обикновено ±0,03 мм
• Дебелина: Обикновено тънка, най-вече 1–5 мм
• Избор на степен: N35–N42 е достатъчен — най-високата степен не се изисква
• Ключови изисквания: Размерна консистентност, стабилност от партида на партида

Магнитно разделяне

• Типичен диапазон на външен диаметър: 30 мм – 100 мм+
• Дебелина: Обикновено дебела, 10–30 мм
• Избор на клас: N35–N42 (приоритет на икономическа ефективност)
• Ключови изисквания: Устойчиво на корозия покритие (поради потенциален контакт с течности), контрол на разходите при големи обеми

Магнитно свързване и задържане

• Типичен диапазон на външен диаметър: 20 мм – 60 мм
• Вътрешният диаметър се определя от изискванията за преминаване през вала
• Дебелина: Средна, 5–15 мм
• Избор на клас: Въз основа на изискванията за целеви въртящ момент/сила на опън, N35–N52
• Ключови изисквания: Съгласуваност на магнитната сила между сдвоените магнити

Персонализирани срещу стандартни размери: Кога да изберете персонализирани размери

Стандартните размери спестяват време и разходи, но за оптимизирани дизайни често са необходими персонализирани размери.

Когато стандартните размери работят

• Вашата комбинация от вътрешен/външен диаметър/дебелина вече е обхваната в таблиците с размери по-горе.
• Няма изисквания за екстремна сила на опън — стандартният клас е достатъчен
• Времето за изпълнение е от решаващо значение — необходими са бързи проби (стандартни части: 3–5 дни за проби)
• Разгледайте пълната ни гама от неодимови пръстеновидни магнити със стандартни спецификации

Когато персонализираните размери имат смисъл

• Вашият дизайн има специални изисквания за съотношението вътрешен/външен диаметър, които стандартните части не могат да отговорят за магнитни силови цели.
• Пространството за сглобяване е ограничено, което изисква нестандартни размери
• Работата при специфични температурни/екологични условия изисква корекция на формулата на материала
• Обемът е достатъчно голям (обикновено 500+ броя), така че цената на персонализирана инструментална екипировка за бройка е приемлива

Fullzen Technology поддържа персонализиране в пълен размер с минимално количество за поръчка от 100 броя. Процес на персонализиране: потвърждаване на чертежа → симулация на магнитна верига → прототипиране → валидиране на пилотен цикъл → масово производство. От чертежа до първата проба обикновено отнема 7–10 работни дни.

Стандарти за толерантност за пръстеновидни магнити

Толерансът влияе пряко върху сглобяването и работата на магнитната верига.

Контролът на толерансите за пръстеновидни магнити е ключов за осигуряване на консистентност на партидите. Различните приложения имат значително различни изисквания за толеранс:

• Стандартно отклонение: ±0,05 мм (покрива повечето индустриални приложения)
• Толеранс на прецизност: ±0,03 мм (сензори, прецизни двигатели, медицински устройства)
• Общо отклонение: ±0,1 мм (магнитно разделяне, задържане и други непрецизни приложения)

Стандартното отклонение при доставка на Fullzen Technology е ±0,05 мм, като за прецизни приложения е възможно отклонение от ±0,03 мм. Всяка партида преминава през пълна размерна проверка преди изпращане, като се предоставят и протоколи от проверката.

5-стъпков процес на избор на размер

Систематичен подход за стесняване на избора на правилния размер на пръстеновидния магнит за вашия проект.

Въз основа на нашия опит в обслужването на специалисти по снабдяване и инженери, ето най-бързия път за избор на правилния размер:

Стъпка 1: Определяне на ограничението на идентификатора

Първо потвърдете диаметъра на вала на сглобката или диаметъра на проходния отвор — това е най-трудното ограничение и вътрешният диаметър обикновено няма място за корекция.

Стъпка 2: Определете целевата сила на опън или въртящ момент

Въз основа на вашия сценарий на приложение, уточнете каква сила на задържане или какъв въртящ момент трябва да се предава.

Стъпка 3: Изберете клас на материала

Определете клас (N35–N52) въз основа на работната температура и изискванията за производителност. Високотемпературните среди изискват температуроустойчиви класове.

Стъпка 4: Изчислете комбинацията от външен диаметър и дебелина

След като е фиксиран вътрешният диаметър, определете комбинацията от външен диаметър и дебелина, която отговаря на целевата сила на опън, чрез изчисление или симулация на магнитната верига. Инженерният екип на вашия доставчик може да ви помогне с тази стъпка.

Стъпка 5: Проверете толеранса и изискванията за покритие

Определете степента на толеранс въз основа на прецизността на сглобяването. Изберете покритие въз основа на работната среда (Ni-Cu-Ni е стандарт; епоксидно или париленово се препоръчва за корозивни среди).

Инженерният екип на Fullzen Technology може да предостави 2–3 препоръчителни размера с приблизителна сила на опън и оферта в рамките на 24 часа след получаване на вашето ограничение за вътрешен диаметър и изисквания за сила на опън.

Как да поръчате: От спецификацията до доставката

Пълният процес на поръчка на пръстеновидни магнити във Fullzen Technology.

След като размерите са определени, процесът на поръчка е лесен:

1. Изпратете изискванията за спецификация (външен диаметър × вътрешен диаметър × връх, клас, покритие, количество, толеранс)

2. Отговаряме с оферта + срок за изпълнение в рамките на 24 часа

3. След потвърждаване на поръчката, стандартните части се доставят в рамките на 3–5 работни дни; частите по поръчка в рамките на 7–15 работни дни

4. Безплатни мостри се предлагат за първи поръчки (стандартни спецификации); персонализираните мостри изискват такса за инструментална екипировка

5. За партидни поръчки се предоставят пълни доклади за проверка на размерите и сертификати за материали.

Фабриката на Fullzen Technology се намира в Хуейджоу, Гуандун, с месечен производствен капацитет над 5 милиона пръстеновидни магнита във всички размери. Поддържаме поръчки както за малки партиди (от 100 броя), така и за големи обеми. Изнасяме целогодишно за европейските, американските и югоизточноазиатските пазари и сме запознати с различни изисквания за сертифициране.

Ако сте във фаза на избор и не сте сигурни относно конкретни размери — просто ни кажете вашия сценарий на приложение и целевата сила на опън, а нашият инженерен екип директно ще ви препоръча решения, спестявайки ви време от проби и грешки.

ЧЗВ

В: Какъв е най-често срещаният размер на неодимовия пръстен-магнит?

A: Най-често срещаните размери са в диапазона външен диаметър 10 мм–30 мм с дебелина 3 мм–10 мм. За двигателни приложения, 20×10×5 мм и 25×12,7×5 мм са сред спецификациите с най-голям обем, които произвеждаме месечно. Във Fullzen Technology тези размери представляват над 40% от доставките ни на пръстеновидни магнити. За приложения в инструменти и сензори, по-често срещани са по-малки размери като 8×4×2 мм и 10×5×3 мм. Най-добрият размер зависи от вашето специфично ограничение на вътрешния диаметър и изискваната сила на опън.

В: Мога ли да поръчам размер по поръчка, който не е в стандартния ви диапазон?

A: Да. Fullzen Technology поддържа пълна персонализация за външен диаметър, вътрешен диаметър и дебелина. Минималната поръчка за персонализирани размери е 100 броя. Времето за изпълнение на персонализирани мостри обикновено е 7–10 работни дни. Предоставяме симулация на магнитна верига преди производството, за да валидираме производителността. Персонализираните размери са често срещани, когато стандартните размери не отговарят на специфичните цели за сила на опън или когато ограниченията в пространството за монтаж изискват нестандартни пропорции. Производили сме пръстеновидни магнити с външен диаметър до 150 мм и дебелина до 50 мм за специализирани промишлени приложения.

В: Какъв толеранс можете да поддържате за пръстеновидни магнити?

A: Стандартният толеранс е ±0,05 мм за всички размери (външен диаметър, вътрешен диаметър, дебелина). За прецизни приложения като сензори, инструменти и медицински устройства, можем да постигнем толеранс от ±0,03 мм. Това изисква допълнителни стъпки за шлифоване и проверка. Всяка пратка включва пълен доклад за размерна проверка с действителни измервания. За поръчки с голям обем (10 000+ броя) можем да предоставим статистически данни за контрол на процеса, показващи размерната консистентност в цялата партида.

В: Как вътрешният диаметър влияе на силата на опън?

A: По-големият вътрешен диаметър намалява ефективната площ на магнитния полюс, която се изчислява като π/4 × (OD² − ID²). Това директно намалява силата на опън. Например, пръстеновиден магнит с размери 20×10×5 мм има приблизително 30% по-малка сила на опън от пръстеновиден магнит с размери 20×5×5 мм от същия клас. За максимална сила с даден външен диаметър, поддържайте вътрешния диаметър възможно най-малък, доколкото позволява вашият монтаж. Ако вашият вътрешен диаметър е фиксиран от диаметъра на вала или други ограничения, можете да компенсирате, като увеличите външния диаметър или дебелината, или като изберете по-висок клас, като N45 или N52, вместо N35.

В: Кой е най-големият пръстеновиден магнит, който можете да произведете?

A: Редовно произвеждаме пръстеновидни магнити с външен диаметър до 100 мм × вътрешен диаметър 50 мм × дебелина 30 мм. За размери над 100 мм външен диаметър препоръчваме многосегментен монтаж или многополюсни конструкции с намагнитване. Големите еднокомпонентни пръстеновидни магнити над 100 мм са изправени пред предизвикателства с равномерното намагнитване и по-висок риск от счупване по време на работа. Свържете се с нашия инженерен екип с вашите размери за оценка на осъществимостта. Ще ви посъветваме дали еднокомпонентният дизайн е осъществим или сегментираният подход би бил по-надежден и рентабилен.

В: Кога трябва да избера N52 пред N42 или N35 за моя пръстеновиден магнит?

A: Изберете N52, когато вашият дизайн има строги пространствени ограничения, но изисква максимална магнитна сила или когато по-ниските класове не могат да отговорят на вашите цели за сила на опън или интензитет на магнитното поле. N52 предлага приблизително 24% по-висок енергиен продукт от N42, което позволява намаляване на размера с 30% или повече. Той обаче е на по-висока цена, така че го препоръчваме предимно за първокласни, високопроизводителни или миниатюризиращи приложения. Вижте пълните ниN52 неодимови пръстеновидни магнитиспецификации за повече подробности.
