Stórir Neodymium hringseglar
Hvað eru stórir neodymium hringseglar?
Stórir neodymium hringseglar vísa almennt til hringlaga varanlegra segla með ytra þvermál yfir 100 mm. Framleiðsluerfiðleikar aukast veldishraða með vaxandi stærð, þannig að segulmagnað einsleitni, vélræn seigja og víddarnákvæmni eru lykilvísar til að meta tæknilega getu segulframleiðanda.
Skilgreining á atvinnugrein:Hringir með ytri þvermál ≥100 mm eða staka þyngd ≥1 kg eru flokkaðir sem stórir neodymium hringir.
Flöskuhálsar í kjarnaframleiðslu:Of stórar eyður springa auðveldlega, afmyndast eða aðskiljast innihaldsefnin við sintrun, sem lækkar verulega afköst fullunninna vara.
Tæknilegar þróun í greininni:Einhleypir hringir miða að stærri þvermál og meiri endurtekningu; sundurliðaðir hringir miða að kostnaðarlækkun og hámarksnýtingu segulmagnaðra eininga.
Við seljum allar gerðir af neodymium seglum, sérsniðnar gerðir, stærðir og húðanir.
Framleiðslugeta Fullzen fyrir stóra segla
Fullzen rekur þrjár stórar stöðluðu pressur og sex lofttæmisofna, ásamt sérstakri nákvæmnisvinnslulínu fyrir stóra hringsegla. Við sjáum um alla framleiðslu innanhúss, allt frá hönnun móts, mótun á eyðublöðum og sintrun til nákvæmnisvinnslu.
Myndunargeta:3 sett af 500 tonna stöðugum pressum, hámarks mótunarþvermál 600 mm, þyngd stakrar pressu allt að 80 kg
Sinter verkstæði:6 lofttæmisofnar að stærð Φ600 × 800 mm fyrir stöðuga massaframleiðslu, mánaðarlega afkastagetu 50 tonn af stórum seglum
Nákvæm vinnsla:Yfir 20 innri og ytri kvörn, CNC rennibekkir og vírskurðarvélar með ±0,02 mm nákvæmni í vinnslu
Segulmögnunarbúnaður:Púlssegulmagnaðir með hámarks 50000J orku til að metta allar gerðir af stórum hringsegulmögnum að fullu.
Full prófunarstofa:Nákvæmir gaussmælar, flæðisprófarar, þrívíddar segulsviðsskannar og sprunguskoðunarbúnaður án eyðileggingar
Samskeytistækni:Mjög nákvæm flísasamtenging með loftbili sem er stjórnað undir 0,1 mm, næstum jafngóð segulmagnað frammistaða einsleitrar segulmagnaðrar frammistöðu.
Tæknilegar upplýsingar
Hér að neðan er staðlað stærðarsvið okkar fyrir stóra neodymium hringsegla. Hægt er að aðlaga kröfur um stóra segla eða sérstaka afköst að fullu í samráði við tækniteymi okkar.
Of stór myndunargeta:Sameinuð ísóstatísk pressun og háhitasintrun framleiða einlita hringi allt að 500 mm ytra þvermál, sem er langt umfram algeng iðnaðarmörk upp á 200 mm.
Frábær segulmagnað einsleitni:Sintrun kristalstefnu takmarkar frávik frá heildarhringflæði innan ±3%, sem útilokar að hluta til afmagnetiseringu og óeðlilegan titringshljóð.
Sveigjanleg lausn fyrir skarðtengingu:Með því að skarða flísalögnina myndast risahringir sem eru yfir 1 metri breiðir og skila næstum eins segulmagnaðri afköstum og einlitir hringir á lægra verði.
Mikil sprunguþol:Bætt formúla fyrir sjaldgæfar jarðmálmur og stigskipt sinterkúrfur draga úr innri spennu og skila 20% meiri vélrænum styrk en meðaltal í greininni.
Ýmsar segulmögnunaraðferðir:Við styðjum áslæga segulmögnun,radíal segulmagnaðir hringseglar, fjölpóla segulmögnun og Halbach fylkisuppsetning fyrir sérstakar segulrásarhönnun.

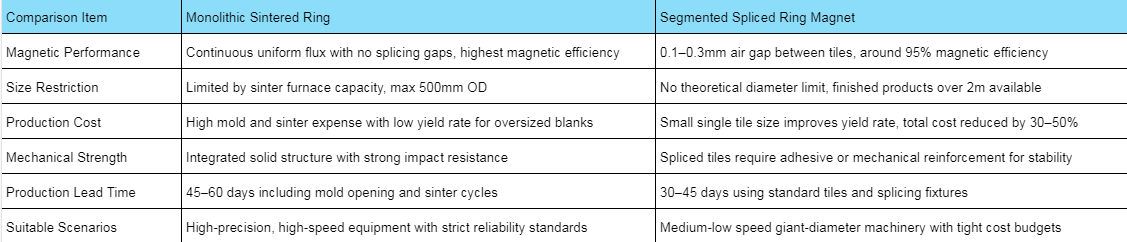

Einlitar vs. sundurliðaðir hringseglar
Tvær algengar framleiðsluaðferðir fyrir stóra hringsegla hafa sína kosti og galla hvað varðar segulmagn, kostnað og endingu. Þú getur tekið alhliða val út frá vinnuskilyrðum þínum.
Sérsniðnar stórar segullausnir
Fullzen rekur heildstæðar framleiðslukeðjur fyrir tengda NdFeB hringsegla, sem nær yfir mótaþróun, mótun, segulmögnun og fulla afköstaeftirlit. Öll tæknileg tengsl eru sjálfstætt stjórnuð til að stöðuga afhendingu og gæði.
Verkstæði fyrir þjöppunarmótun:6 sjálfvirkar pressur, árleg framleiðsla 120 milljónir stykki, hámarks ytra þvermál 150 mm
Sprautumótunarverkstæði:8 sprautuvélar sem eru samhæfar PA6, PA12, PPS og epoxy bindiefnum
Óháð mótunarverkstæði:Sérsniðin mót með endingartíma yfir 500.000 skot, 7–15 daga afhendingartími fyrir ný mót
Fjölpóla segulmögnunarbúnaður:5 púls segulmagnaðir sem styðja radíal-, skekkta og Halbach segulmagnun
Heill prófunarstofa:Gauss-mælar, flæðismælar, BH-kúrfuprófarar, CMM-hnitmælavélar, hringrásarklefar fyrir hátt og lágt hitastig
Tækni til að móta samsett efni:Sameinaðu málmskafta, járnhylki og hlífðarhylki í einn segulhluta
Dæmi um forrit
Fullzen býður upp á sýnishornsprófunarþjónustu fyrir stóra neodymium hringsegla, þar á meðal staðlaðar sýnishorn á lager og sérsniðna frumgerðavinnslu til að staðfesta segulmagnaða afköst og samhæfni samsetningar fyrir fjöldaframleiðslu.
Staðlaðar sýnishorn af lager:Tilbúnir Φ100–200 mm hringir, afhendanlegir innan 3–5 virkra daga, sýnishornsefnisgjöld eiga við.
Sérsniðnar teikningarsýnishorn:Unnið samkvæmt tækniteikningum þínum, afhent á 15–30 dögum og verkfærakostnaður fer eftir flækjustigi.
Sýnishorn af frumgerðum í sundurliðuðum hlutum:Staðfestið einsleitni og vélrænan styrk samskeytinga, afhendingartími 20–35 dagar.
Heildarprófunarskýrslur:Gögn um víddarskoðun, segulflæðisvottorð og efnisgreining; skýrslur um sprunguprófanir án eyðileggingar eru valfrjálsar.
Dæmi um endurgreiðslustefnu kostnaðar:Full sýnishorns- og prófunargjöld endurgreiðanleg þegar magnpöntun þín nær 1 tonni eða meira.
Gæðatrygging og vottanir
Stórir neodymium hringseglar eru kjarninn í mikilvægum iðnaðarbúnaði. Samræmd segulmögnun og vélræn áreiðanleiki hafa bein áhrif á öryggi vélarinnar. Fullzen innleiðir gæðaeftirlit með öllu ferlinu, allt frá hráefnum sem eru sjaldgæf jarðefni til fullunninna vara.
Eftirlit með hráefnum:Hreinleika sjaldgæfra jarðefna hráefnis með lotusamsetningu, súrefnisinnihaldi og óhreinindaprófum fyrir framleiðslu
Eftirlit í ferli:Rauntímamælingar á sinterkúrfum, segulprófanir á ofnprófunarhlutum til að tryggja samræmi í lotum
Skoðun á fullunninni vöru:100% skoðun á stærð, flæði og útliti; allir of stórir hringir gangast undir sprunguskönnun án eyðileggingar.
Alþjóðleg staðlavottanir: ISO9001:2015, IATF16949, RoHS, REACH-samræmi
Áreiðanleikaprófanir á öldrun:Hitastigsbreytingar, saltúði, titringsáfall, segulmagnað afmagnetiserandi öldrun og togstyrkprófanir
Af hverju að velja Fullzen sem stórseglabirgja?
Með 10 ára reynslu í rannsóknum, þróun og framleiðslu á tengdum seglum hefur Fullzen veitt stöðugar segulhringjalausnir til yfir 200 mótor- og skynjaraviðskiptavina um allan heim og afhent yfir 300 milljónir tengdra segla samtals.
Algengar spurningar
Sterkir sintaðir neodymium hringir okkar ná allt að 500 mm ytra þvermál og 300 mm hæð. Fyrir notkun sem krefst þvermáls yfir 500 mm bjóðum við upp á flísasamskeytingarlausnir með ótakmörkuðum fræðilegum stærðum. Stærsti fullbúni samskeytingarhringurinn okkar sem hefur verið afhentur hingað til nær 2,2 metra ytra þvermáli, með segulmagnaðri afköstum sem halda yfir 95% af einlita hringjum og lækka heildarkostnað um 50%–70%.
Fullzen stýrir flæðisfráviki innan ±3% fyrir einn stóran hringsegul, sem er mun betra en meðaltal í greininni, ±5%. Sérhver fullbúinn hringur gengst undir fjölpunkta Gauss-prófun og fulla flæðisskoðun. Fyrir kröfur um afar mikla nákvæmni getum við útvegað þrívíddar segulsviðsdreifingarrit fyrir innsæi greiningu á sviðinu.
Sprungur í rætur geta myndast vegna uppsafnaðs innra spennu við sintrun og vélræns álags við CNC-vinnslu. Stærri stærðir skapa meiri álagshættu. Fullzen leysir þetta með fjórum ráðum: jafnþéttleikajafnvægispressun, hægum stigskiptum upphitunar- og kælikerfum fyrir sintrun til að draga úr spennu, takmörkuðum 0,1 mm maladýpt og 100% sprunguskönnun án eyðileggingar fyrir alla ofstóra fullunna segla.
Við bjóðum upp á ássegulmögnun, radíalsegulmögnun hringsegla, fjölpóla ummálssegulmögnun (8/12/24/48 pólar algengir) og sérstakar Halbach fylkingar. Fjöldi póla hefur engin stíf efri mörk, takmarkað eingöngu af stærð segulspólunnar og hringvídd. Búnaður okkar styður allt að 120 póla fyrir 500 mm ytri hringi með nákvæmni pólboga ±0,5°.
Öflugir neodymium hringir þurfa segulhlífðarumbúðir til að uppfylla alþjóðlega öryggisstaðla fyrir flutninga (ytra yfirborðs segulsvið undir 200G). Umbúðalausn Fullzen notar innra lag af froðustuðpúða, miðlag af segulhlífðar úr járnplötu og ytra styrkingarlag úr gegnheilum trékassa, sem er í samræmi við reglur um flug- og sjóflutninga. Staðlaðar sendingar afsegulmagna ekki segla; afsegulmagnun á sér aðeins stað yfir tilgreindum vinnuhita eða sterkum öfugum ytri segulsviðum. Við bjóðum upp á hagkvæmustu flutningsáætlunina út frá þyngd og valinni afhendingaraðferð.
Fagmenn okkar í segulmögnun bjóða upp á ókeypis stærðarval og FEA hermun. Vinsamlegast deilið grunnupplýsingum eins og ytri/innri stærð/hæð hringsins, vinnuumhverfishita, nauðsynlegt segulflæði eða yfirborðs Gauss, segulmagnunartegund, uppsetningaraðferð og tilætluðum notkunarmöguleikum. Við munum mæla með samsvarandi segultegundum, uppbyggingaráætlunum og veita kostnaðaráætlun innan sólarhrings.
Hámarksframleiðsla (MOQ) fyrir stóra hringa í stöðluðum stærðum er 1 eining fyrir sýnishornsprófun; lágmarksframleiðsla er á bilinu 10–50 stykki eftir stærð. Sérsmíðaðir hringir sem ekki eru staðlaðir þurfa nýjar mót svo prufupöntunarmagn verður aðlagað í samræmi við það. Við tökum vel á móti pöntunum á frumgerðum í litlum upplagi til að endurtaka vöruna og bjóðum upp á birgðaþjónustu fyrir langtímaviðskiptavini.
Vélrænt öryggi er forgangsverkefni í hönnun skarðhringja. Fullzen notar marglaga vernd: afar nákvæma flísavinnslu með skarðbili ≤0,1 mm ásamt sterku byggingarlími, valfrjálsum ytri ermum úr ryðfríu stáli eða kolefnisþráðum fyrir geislabindingu, innri járnfóðringu til styrkingar á burðarvirkinu, auk vélrænnar festingar með boltum eða truflunum sem aukaöryggi. Skarðhringirnir okkar hafa staðist ofhraða- og jafnvægisprófanir við 15.000 snúninga á mínútu og virka stöðugt í viðskiptalegum háhraðamótorum.
Tengdar vörur fyrir hringsegulmagnaða
Skoðaðu allt úrval okkar af neodymium hringsegulmögnum til að finna samsvarandi segullausnir fyrir búnaðinn þinn.
Neodymium hringseglar– Fullt úrval sem nær yfir allar gerðir, segulmagnaðar gerðir og staðlaðar stærðir
Geislamagnaðir hringseglar– Geislahringseglar með innri og ytri pól fyrir mótora og skynjara
N52 Neodymium hringseglar– Hæsta fjöldaframleidda gæðaflokkur með 52 MGOe orkuafurðum, fullkominn fyrir smækkaðar hönnun
Niðursokknir hringseglar– Forboraðar, niðursokknar holur fyrir auðvelda boltasamsetningu á vélrænum mannvirkjum
Óskaðu eftir ókeypis tilboði í dag
Deildu markmiðum þínum um stærðir stórra hringsegla, segulkröfur og upplýsingar um notkun búnaðar. Tækniteymi okkar hjá Fullzen mun senda þér sérsniðna lausn fyrir stóra neodymium hringsegla og formlegt tilboð innan sólarhrings.
